產品介紹：

GK-1雙手按鈕同步控制器是通過限制雙手按鈕左、右按鈕接通時間差來規范操作者對雙手按鈕的操作，以達到保護操作者雙手的目的。專門針對舊機械壓力機的安全改造而設計。適用于機械壓力機、機械沖床、油壓機、超聲波機、測試設備及其它機床電氣的雙手同步控制，機床點動動作和連續動作的場合。其功能如下：

一、基本功能

當雙手按鈕其中的一個按鈕接通，雙手按鈕控制器啟動并開始計時，如果另外一個按鈕在設定的時間（可調,VR2，出廠設置為0.5S）內接通，控制器輸出有效信號（繼電器常開觸點閉合），如果另外一個按鈕未接通或在設定時間以外接通，控制器輸出無效信號（繼電器常開觸點不閉合）。當控制器輸出有效信號時，其中任一按鈕斷開，有效信號終止（繼電器常開觸點斷開）。

二、擴展功能

   1、單次工作狀態

      控制器輸出有效信號的同時，啟動定時器，延時0.5秒（可調,VR1）后，不論雙手按鈕是否仍接通，有效信號終止，若想使控制器輸出有效信號，必須重新接通雙手按鈕。

   2、連續工作狀態

      控制器輸出有效信號后，只要雙手按鈕仍處于接通狀態，有效信號可一直保持，直到雙手按鈕的左、右按鈕至少一個處于斷開狀態。

   3、可外接腳踏開關（使用此方式應特別注意安全）

      用戶即使安裝了雙手按鈕控制器，有時也需要使用腳踏開關，這時，可改變接線方法，完成此項功能。腳踏時為單次工作狀態。

結構及外型尺寸：

     本產品采用工程塑料外殼，設置兩排壓線端子與外部部件連接，面板上設置兩個指示燈，分別指示雙手按鈕輸出繼電器狀態（綠燈）和腳踏開關工作狀態（紅燈），整機可安裝在35mm電氣導軌上或用螺釘安裝。

                  外型尺寸：145mm（長）×90mm（寬）×72mm（高）

執行標準：

本產品的設計符合《中華人民共和國機械行業標準——機械壓力機安全技術要求》JB3350-93

   （1994-01-01實施）中對雙手按鈕裝置的要求。

技術參數

供電電源： AC220V,50/60HZ

消耗功率： ＜3W

繼電器觸點容量： AC250V/10A

絕緣電阻： ＞100MΩ

安裝及使用說明：

1、請確保本說明書交付給最終使用本產品的人員手中。

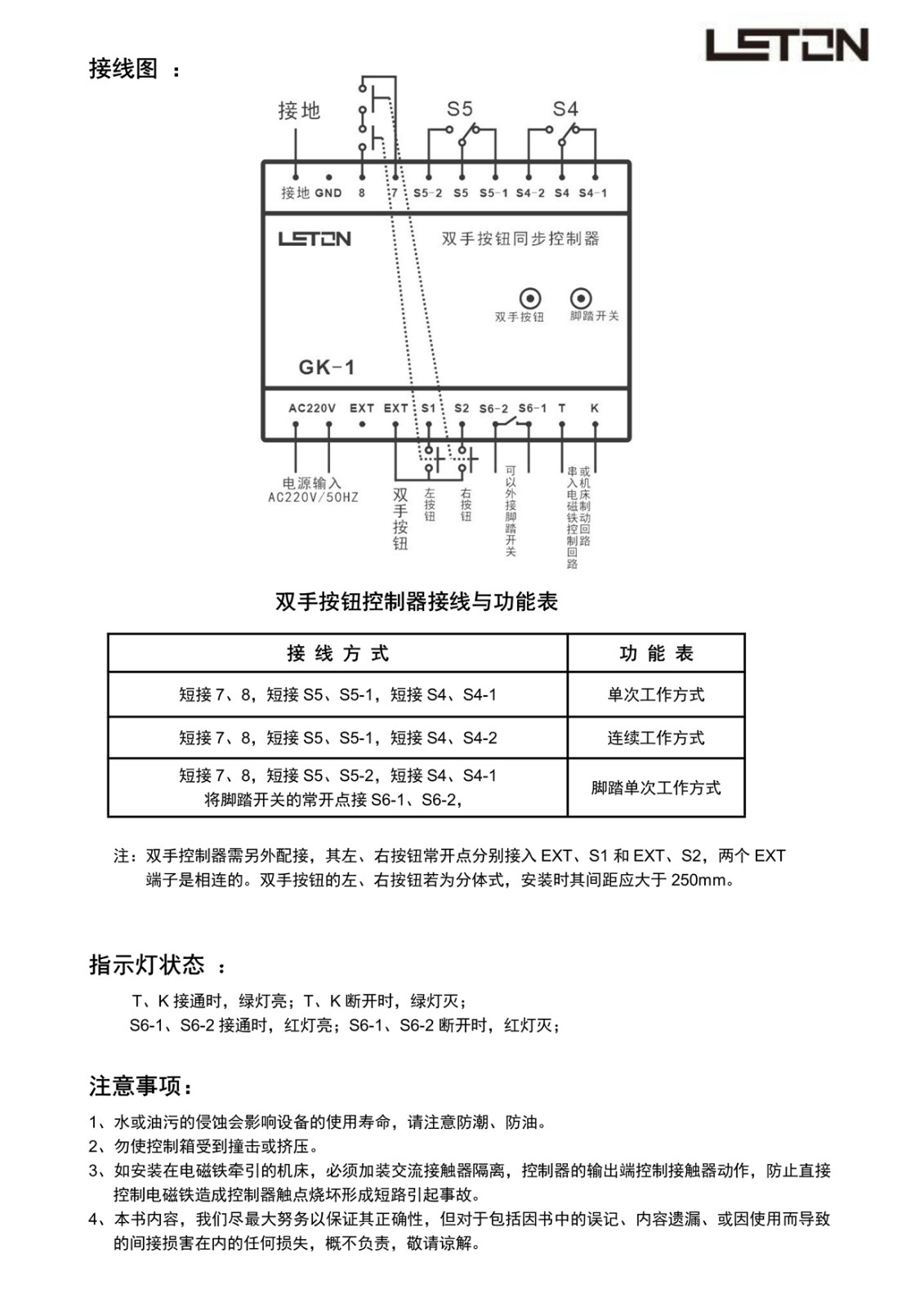

2、請按接線圖正確接線。

3、雙手按鈕需另外配置，須使用符合安全標準的產品，控制器至雙手按鈕的連線，其電壓為DC12V，屬

   于安全電壓。

4、本產品留有接地端子，需正確接地。
